- 產品介紹

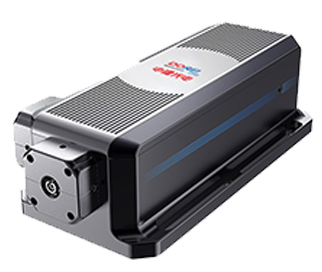

在量子信息和量子精密測量，激光雷達與激光精密傳感，半導體檢測等領域，需要高功率，窄線寬，一定波段范圍內可調諧的激光器，高功率窄線寬可調諧半導體激光器的國產化在我國量子科學戰略中是非常重要的一環。我司可以基于商用的半導體激光，種子激光，VCSEL激光模塊，為客戶定制各類高功率窄線寬激光器整機。
1.分布反饋式(DFB)激光器
分布反饋式(DFB)激光器的光柵集成在激光二極管結構內部。這種緊靠有源區域耦合的波紋周期結構充當布拉格反射鏡，選擇一種單縱模作為激光激發模式。DFB激光器可以在較寬的溫度和電流范圍內完成單頻操作。
通過調諧DFB激光器的溫度和電流可調諧激發波長。DFB的波長調諧范圍相對較窄，在850nm波段附近大約為2nm,在1550nm波段附近大概能到4nm,而在中紅外波段則更寬。在調諧范圍內，DFB能完成單頻、無跳模連續調諧。由于這個特點，DFB成為現實應用中的一個受歡迎和主要的選擇，比如用于通信和傳感器。DFB的腔長度相對短，因此線寬一般在1 MHz到10 MHz之間。
技術參數
|
工作波長 |
760、780、785、795、852、895、922、 |
輸出功率 |
20/40/80/ |
||||
|
935、1030、1060、1064、1083nm |
100/150/500 mW |
||||||
|
調諧范圍 |
±1nm |
無跳模區間 |
>100 GHz |
線寬 |
≤1 MHz |
光纖耦合 |
單模保偏 |
2. 分布式布拉格反射體(DBR)激光器
分布式布拉格反射體(DBR)激光器整合了一個內部光柵結構。與光柵結構連續沿著有源增益區域的DFB激光器不同，DBR激光器的光柵結構置于該有源區域之外。一般而言，DBR能夠整合多種DFB中通常沒有的、可具有更大控制和調諧范圍的區域。例如，一個多電極DBR激光器可包括一個相位受控的區域，使用戶除了調節光柵周期和激光二極管的電流之外，還能獨立調諧相位。一起使用時，DBR能在很寬的調諧范圍內提供單頻工作。例如，高性能的樣品光柵DBR激光器的調諧范圍達30～40 nm。
需要提及的是，不同于DFB激光器，DBR的輸出不是無跳模的，因此要小心控制所有輸入，并維持溫度。盡管有跳模的缺點，這種單電極DBR在某些方面比DFB有優勢，因為光柵不是沿裝置長度連續分布的，因此它有更高的輸出功率。DBR和DFB激光器有相似的激光線寬。
技術參數
|
工作波長 |
760、770、780、785、795、852、895、920、 935、976、1064、1080、1083、1090nm
|
輸出功率 |
20~180mW |
||||
|
調諧范圍 |
±0.6nm |
無跳模區間 |
>20 GHz |
線寬 |
≤500kHz |
光纖耦合 |
單模保偏 |
3. 外腔式激光器(ECL)
外腔式激光器(ECL)可兼容大多數標準自由空間二極管激光器，用一個透鏡準直二極管的輸出光，然后入射到光柵上，光柵提供光反饋，并選擇穩定的輸出波長。通過合理的光學設計，外腔只能反射一個單縱模，使得單頻激光器的輸出有很高的邊模抑制比(SMSR>45dB)。
ECL的主要優勢之一是它相對長的腔能提供極窄線寬(小于1MHz)。另外，因為它可以適配多種激光二極管，所以它是現在能提供藍光或紅光波長的窄線寬輻射的少數幾種技術加工之一。
需要提及的是，ECL的調諧范圍可以很大(大于100nm),但是容易跳模，這些都非常取決于ECL的機械設計以及激光二極管的增透(AR)膜質量，因此其在對激光輸出穩定性和環境適應性要求嚴苛的應用方面不太占據優勢。
技術參數
|
工作波長 |
671、770、780、852、895nm等 |
輸出功率 |
40/80mW |
||||
|
調諧范圍 |
±0.6nm |
無跳模區間 |
>20 GHz |
線寬 |
≤500kHz |
光纖耦合 |
單模保偏 |
4. 垂直腔面發射激光器VCSEL
VCSEL激光器是垂直腔面發射激光器(Vertical Cavity SurfaceEmitting Laser)的簡稱，是一種以半導體為基礎的激光二極管，從其頂面垂直發射高效光束。VCSEL從垂直襯底的面發射激光，因此很容易通過平面工藝實現大規模發光陣列；發射激光的束散角較小，光斑近似于圓形；對于光學系統的要求低；工藝與LED兼容，有利于大規模制造，降低成本。VCSEL在制造成本、功率轉換效率、速度、集成度等方面都具有優勢，因此在光通信、光存儲、激光雷達、生物醫學等領域得到了廣泛應用。
VCSEL主要問題是工藝復雜，且功率較低。
|
工作波長 |
795、895 nm |
輸出功率 |
0.15/0.2mW |
|
調諧范圍 |
±0.5 nm |
邊模抑制比 |
>20 dB |
|
線 寬 |
≤100 MHz |
工作溫度 |
-20℃~110℃ |
5. 錐形半導體激光放大器TA
半導體激光放大器是利用半導體材料的受激輻射放大原理實現相干光放大的器件。錐形放大器(TA)即為包含錐形截面的半導體光學放大器，其放大光束的橫截面積逐漸增加，其幾何結構上的錐型結構使它可以更容易地對入射激光進行行波放大。
它的工作原理是由驅動電流將半導體載流子轉化為反轉粒子，使注入種子光幅度放大，并保持注入種子光的偏振、線寬和頻率等基本物理特性。錐形半導體器件既可以作為裸半導體芯片，也可以作為包含此類芯片的放大器模塊使用。它們可以產生幾瓦的輸出功率，同時保持高光束質量，比其他高功率半導體激光器件要好得多。
技術參數
|
工作波長 |
650、770、780、795、850、 895、970、980 nm
|
輸出功率 |
250/500/1000/1500/2000/ 2500/3000 mW
|
|
調諧范圍 |
±1 nm(與種子光一致) |
增益帶寬 |
20 nm |
|
線 寬 |
≤1 MHz(與種子光一致) |
光纖耦合 |
單模保偏，耦合效率≥65% |
以上各種激光器均提供結構支持定制化：集成式光模塊輸出、驅動電控支持超小型化、數字化定制
